Les codes des condensateurs


Les codes des condensateurs

La capacité d'un condensateur est indiquée sur son corps avec un sigle qui n’est pas toujours facile à interpréter.


Chaque fabricant utilisant une méthode différente pour indiquer les valeurs de ses condensateurs, nous avons essayé dans les tableaux 11 et 12 de vous donner les correspondances.


En recherchant dans ces tableaux le sigle inscrit sur votre condensateur, vous pourrez connaître rapidement sa valeur, exprimée en picofarad.


Code américain

Les valeurs de capacité comprises entre 1 pF et 8,2 pF sont indiquées sur le corps du condensateur avec un point (.) remplaçant la virgule (,). Il suffit de remplacer le point (.) par une virgule (,). Par exemple, 1.2 sera lu 1,2 picofarad.

Les valeurs comprises entre 10 pF et 820 pF, sont indiquées sans le sigle «pF».
Celles comprises entre 1 000 pF et 820 000 pF sont exprimées en microfarad, grâce à l’utilisation d’un point (.) à la place du 0, lorsqu'il s’agit d’une valeur inférieure à 1. Par exemple, s’il est inscrit .0012, .01 ou .82 sur le corps du condensateur, vous devez lire 0,0012 microfarad, 0,01 microfarad ou 0,82 microfarad.

Code européen

Les valeurs de capacité comprises entre 1 pF et 8,2 pF sont indiquées sur le corps du condensateur avec un «p» remplaçant la virgule. Par exemple, 1p0, 1p5 et 2p7 doivent être lus 1,0, 1,5 et 2,7 picofarads.

Les valeurs comprises entre 10 pF et 82 pF sont indiquées sans le sigle «pF».
Les capacités comprises entre 100 pF et 820 pF sont exprimées en nanofarad et indiquées avec la lettre «n». Par exemple, si les valeurs n15, n22 ou n56 apparaissent sur le corps du condensateur, vous devez lire 0,15, 0,22 ou 0,56 nanofarad.
Dans les valeurs de capacité comprises entre 1 000 pF et 8 200, la virgule est remplacée par la lettre «n», qui suit le nombre.
Par exemple, 1n, 1n2, 3n3 ou 6n8 doivent être lus 1,0, 1,2, 3,3 et 6,8 nano-farads et seront équivalents à 1 000, 1 200, 3 300 et 6 800 picofarads.
Enfin, dans les valeurs de capacité comprises entre 10 000 pF et 820 000 pF, la lettre «n» positionnée après le chiffre indique que l’unité de mesure est le nanofarad. Par exemple, les valeurs 10n, 56n ou 100n doivent être lues 10, 56 et 100 nanofarad, soit 10 000, 15 000 et 100 000 picofarads.
Pour les valeurs de capacité comprises entre 1 000 et 8 200 pF, les fabricants allemands préfèrent utiliser l’unité de mesure microfarad en positionnant la lettre «u» ou la lettre «m» devant le chiffre: u0012, u01, u1 ou u82 doivent être lus 0,0012, 0,01, 0,1 et 0,82 microfarad.

Code asiatique

Les valeurs de capacité comprises entre 1 pF et 82 pF sont indiquées sans le sigle «pF».
Dans celles comprises entre 100 pF et 820 pF, le dernier 0 (zéro) est remplacé par le nombre «1» pour indiquer qu’il faut insérer un 0 après les deux premiers chiffres.
Dans les valeurs de 1 000 pF à 8 200 pF, les deux derniers 0 sont remplacés par le nombre «2».
Dans les capacités de 10 000 pF à 82 000 pF, les trois derniers 0 sont remplacés par le nombre «3».
Dans les capacités de 100 000 pF à 820 000 pF, les quatre derniers 0 sont remplacés par le nombre «4». Par exemple, les valeurs 101, 152, 123, et 104, doivent être lues respectivement 100 pF, 1 500 pF, 12 000 pF et 100 000 pF.

Note importante

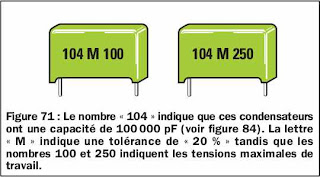

Les lettres M – K – J peuvent apparaître sur le corps du condensateur, suivies d’un chiffre. Par exemple:

104 M 100 – 104 K 100

Ces lettres n’expriment pas l’unité de mesure mais elles sont utilisées pour indiquer la tolérance.

M = tolérance inférieure à 20 %
K = tolérance inférieure à 10 %
J = tolérance inférieure à 5 %

Le nombre qui suit ces lettres, indique la valeur de la tension maximale applicable aux bornes du condensateur. Le nombre 100 indiquera donc que la tension continue maximale qui pourra être appliquée au condensateur sera égale à 100 volts.
