Trimmers

Quand dans un circuit électronique on a besoin d’une résistance capable de fournir de façon graduelle une valeur ohmique variant de 0 ohm à une valeur maximum donnée, on doit utiliser un composant appelé trimmer ou résistance ajustable.

Ce composant est représenté dans les schémas électriques avec le même symbole qu'une résistance, auquel on ajoute une flèche centrale, appelée curseur (voir figure 50).

Quand vous voyez ce symbole, sachez que la valeur ohmique de la résistance peut varier d’un minimum à un maximum en tournant simplement son curseur d’une extrémité à l’autre.

Un trimmer de 1000 ohms peut être réglé de façon à obtenir une valeur de 0,5, 1, 2, 3, 10 Ω ou de 240,3 Ω, 536,8 Ω, 910,5 Ω, 999,9 Ω, jusqu’à arriver à un maximum de 1 000 Ω.
Avec un trimmer de 47 k Ω, nous pourrons obtenir n’importe quelle valeur ohmique comprise entre 0 et 47 k Ω.

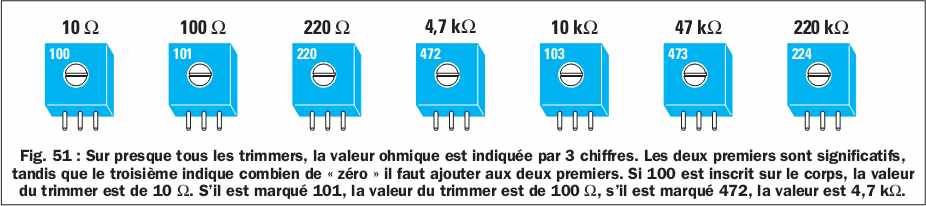

Les trimmers, généralement fabriqués au Japon, à Taïwan, en Corée ou à Hong Kong, portent un code très simple: le dernier chiffre du sigle est remplacé par un nombre qui indique combien de zéros il faut ajouter aux deux premiers chiffres.
1 ajouter 0
2 ajouter 00
3 ajouter 000
4 ajouter 0000
5 ajouter 00000

Donc, si sur le corps du trimmer il est écrit 151 la valeur ohmique exacte est de 150 Ω.
S’il est écrit 152, après le nombre 15, on doit ajouter deux zéros, ainsi la valeur ohmique exacte est de 1 500 Ω ou 1,5 k Ω. S’il est écrit 223, après le nombre 22, on doit ajouter trois zéros, ainsi la valeur ohmique exacte est de 22000Ω ou 22 kΩ.
